多通道数字超声卡

16个独立的发射通道，切换式接收通道，可随意组合1至16个通道循环工作　　自主研发数字式仪器，功能强大。　　系统配置简单，硬件搭建灵活

产品名称：多通道数字超声卡

产品型号：

详细信息

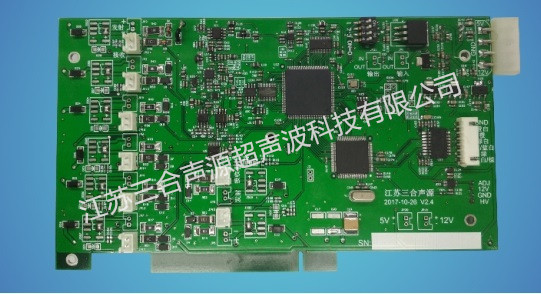

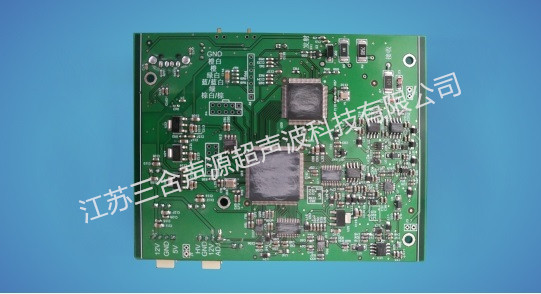

多通道数字超声卡

SUT-ME系列多通道数字超声卡采用以太网接口，超声卡可以灵活放置，方便客户安装；摒弃了传统的工控机插卡式结构，没有硬盘，无内存插槽，可以在频繁振动的现场稳定工作。SUT-ME系列是一款多通道、分布式、模块化的精密检测超声卡，它采用国际先进的集成电路技术和网络技术，能够快速、便捷、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔、分层等）的检测、定位、评估和诊断。超声卡能够广泛的应用在制造业、钢铁冶金业、金属加工业等需要缺陷检测和质量控制的领域。也可以用于科研机构及大专院校进行科研开发及新课题研究，比如飞机蒙皮检测、鸡蛋壳测厚等。

性能特点

1.单卡最多8通道，多卡最多128通道，每个通道独立发射接收，可以随意控制每个通道是否工作，随意组合1-128通道循环工作。

2.每个通道设有3个闸门，报警闸门、跟踪闸门和特殊功能闸门；报警功能齐全，可以满足各种自动探伤系统的报警需要。

3.发射电压50~500V可调，可定制最高700V发射电压，适应于不同工件的需求。

4.采用高分辨率AD转换器，采集速率100MHz，波形高度保真。

5.独有的无滤波设计方案，在整个回波处理过程中无滤波，最大程度保证波形不失真，真实反映工件内部缺陷情况。

6.高集成度单卡设计，所有处理电路都在一张超声卡上，提高抗干扰性能，提高超声卡的稳定性。

7.有针对大工件的高抗干扰定制产品，在电路设计上进行升级改进，提高了抗干扰性能，适合在均质炉、铸造设备放置的高干扰车间使用。

8.电路设计和制造工艺先进，性能可靠、工作稳定。

9.全套技术自主研发，技术实力有保证，可提供全面的技术支持。

10. 预留编码器卡和IO卡接口，可以和编码器卡和IO卡配合使用，实现B扫、C扫和自动化控制。

11.采用以太网接口可高速稳定、长距离传输数据，方便客户灵活放置探伤仪，减少探头线长度，增加抗干扰性能。可以在频繁振动的现场稳定工作。

12.提供二次开发函数库和示例软件，提供二次开发技术支持，客户可以根据自己的需要进行二次开发。

【关键字】超声波探伤卡，多通道数字超声卡，探伤卡
